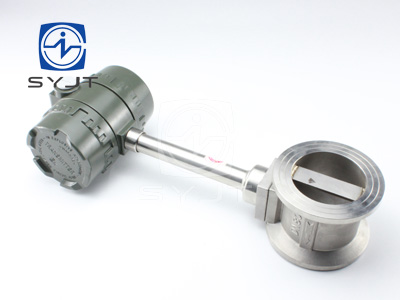

渦街流量計




































          LU系列 渦街流量計溫壓補償，渦街流量計是基于卡門渦街原理而研制成功的一種具有******ling先水平的新型流量計。自七十年代以來得到了迅速發展，據有關資料顯示，現在日本、歐美等發達地區















          產品描述：


          LU系列 渦街流量計帶溫壓補償
           渦街流量計是基于卡門渦街原理而研制成功的一種具有******水平的新型流量計。自七十年代以來得到了迅速發展，據有關資料顯示，現在日本、歐美等發達地區使用渦街流量計的比例大幅度上升，己廣泛應用于各個領域，將在未來流量儀表中占主導地位，由于它具有其它流量計不可兼得的優點，是孔板流量計理想的替代產品。
          主要技術指標
          1.無可動部件，運行可靠，性能較好，使用壽命長。
          2.測量被測流體，不直接接觸傳感器，性能穩定。
          3.輸出信號是與流量成正比的脈沖信號或輸出4~20mA標準電流信號。
          4.壓力損失較少，故比差壓流量計具有節能特點。
          5.測量量程比大，可達1：10。而差壓式只有1：3。
          6.結構簡單而牢固，安裝方便，維修費用少。
          本系列本安防爆型產品經儀器儀表防爆安全監督檢驗站(NEPSI)檢驗認可，符合地區標準GB3896.1/4-83的規定，其防爆標志為ExibⅡCT1-6，防爆合格證為CXB00285。本產品與關聯設備-安全柵配合使用構成本安全防爆系統后，可應用于相應爆炸性危險場所。用戶在現場安裝使用，須注意下列事項：
          產品外殼設有接地端子，用戶在使用產品時，須可靠接地；
          本安型渦街流量傳感器須***與經防爆檢驗機構認定的安全柵配接才能構成本安防爆系統；
          傳感器與安全柵本安端之間的連接電纜為三芯屏蔽電纜(電纜有絕緣護套)芯線截面0.5mm2。其屏蔽層在安全場所單端接地，其電纜布線盡可能排除電磁干擾的影響并使電纜分布參數控制在0.05F之內；
          選型

          內徑 (mm)
          0.7MPa
          0.8Mpa
          0.9MPa
          1.0MPa
          1.1MPa
          1.2MPa
          25
          28-290 kg/h
          30-320 kg/h
          32-360 kg/h
          33-390 kg/h
          34-425 kg/h
          36-460 kg/h
          32
          47-470 kg/h
          49-530 kg/h
          52-585 kg/h
          54-640 kg/h
          56-700 kg/h
          59-750 kg/h
          40
          73-740 kg/h
          77-830 kg/h
          81-910 kg/h
          85-1000 kg/h
          88-1090 kg/h
          92-1170 kg/h
          50
          0.110-1.160
          0.120-1.290
          0.130-1.430
          0.130-1.560
          0.140-1.700
          0.140-1.84
          65
          0.190-1.950
          0.200-2.180
          0.210-2.410
          0.220-2.640
          0.230-2.870
          0.240-3.100
          80
          0.290-2.960
          0.310-3.300
          0.320-3.650
          0.640-4.000
          0.350-4.350
          0.370-4.700
          100
          0.460-4.620
          0.480-5.160
          0.510-5.710
          0.530-6.250
          0.550-6.800
          0.570-7.340
          125
          0.710-7.220
          0.750-8.060
          0.790-8.920
          0.830-9.770
          0.860-10.60
          0.900-11.50
          150
          1.020-10.40
          1.080-11.60
          1.140-12.80
          1.190-14.10
          1.240-15.30
          1.390-16.50
          200
          1.820-18.50
          1.920-20.60
          2.020-22.80
          2.120-25.00
          2.200-27.20
          2.290-39.40
          250
          2.840-28.90
          3.010-32.30
          3.160-35.70
          3.130-39.10
          3.440-42.50
          3.580-45.90
          300
          4.100-41.60
          4.330-46.40
          4.550-51.40
          4.770-56.30
          4.950-61.20
          5.160-66.10
          350
          5.570-56.60
          5.900-63.20
          6.200-70.00
          6.490-76.60
          6.740-83.30
          7.020-89.90
          400
          7.280-74.00
          7.700-82.60
          8.100-91.40
          8.480-100.0
          8.800-108.8
          9.170-117.4
          450
          9.210-93.60
          9.740-104.5
          10.20-115.6
          10.70-126.6
          11.10-137.7
          11.60-148.6
          500
          11.40-115.5
          12.00-129.0
          12.70-142.8
          13.30-156.3
          13.80-170.0
          14.30-183.5
          600
          16.40-166.3
          17.30-185.8
          18.20-205.6
          19.10-225.0
          19.80-244.8
          20.60-264.2
          700
          22.30-226.4
          23.60-252.8
          24.80-280.0
          26.00-306.3
          27.00-333.2
          28.10-359.7
          800
          29.10-295.7
          30.80-330.2
          32.40-365.4
          33.90-400.0
          35.20-435.2
          36.70-469.8
          900
          36.90-374.2
          39.00-418.0
          41.00-462.5
          42.90-506.3
          44.60-550.8
          46.40-594.5
          1000
          45.50-462.0
          48.10-516.0
          50.60-571.0
          53.00-625.0
          55.00-680.0
          57.30-734.0
          1200
          65.50-655.3
          69.30-743.0
          72.90-822.2
          76.30-900.0
          79.20-979.2
          82.50-1057

          測量氣體(工作狀態)體積流量的選型

          內徑 (mm)
          0.1MPa
          0.2MPa
          0.3MPa
          0.4MPa
          0.5MPa
          0.6MPa
          25
          15-80kg/h
          18-115kg/h
          20-150kg/h
          23-185kg/h
          25-220kg/h
          27-255kg/h
          32
          24-130kg/h
          30-190kg/h
          34-245kg/h
          37-300kg/h
          41-360kg/h
          44-415kg/h
          40
          38-200kg/h
          46-295kg/h
          52-385kg/h
          58-475kg/h
          64-560kg/h
          68-650kg/h
          50
          59-315kg/h
          72-460kg/h
          82-600kg/h
          91-740kg/h
          0.100-0.880
          0.110-1.020
          65
          0.100-0.530
          0.12-0.775
          0.138-1.010
          0.154-1.250
          0.170-1.480
          0.180-1.720
          80
          0.152-0.800
          0.183-1.170
          0.210-1.550
          0.233-1.895
          0.260-2.200
          0.270-2.600
          100
          0.237-1.255
          0.286-1.850
          0.328-2.400
          0.364-2.960
          0.400-3.500
          0.430-4.100
          125
          0.370-1.960
          0.448-2.860
          0.512-3.750
          0.569-4.650
          0.630-5.470
          0.670-6.360
          150
          0.533-1.960
          0.645-4.120
          0.738-5.400
          0.819-6.660
          0.900-7.880
          0.960-9.160
          200
          0.948-5.010
          1.150-7.130
          1.310-9.600
          1.460-11.80
          1.600-14.00
          1.710-16.30
          250
          1.480-7.830
          1.790-11.40
          2.050-15.00
          2.280-18.50
          2.500-21.90
          2.670-25.40
          300
          2.130-11.30
          2.580-16.50
          2.950-21.60
          3.280-26.60
          3.600-31.50
          3.840-36.60
          350
          2.900-15.35
          3.510-22.40
          4.020-29.40
          4.460-36.30
          4.900-42.90
          5.230-50.00
          400
          3.790-20.00
          4.580-29.30
          5.250-38.40
          5.830-47.40
          6.400-56.00
          6.830-65.10
          450
          4.800-25.40
          5.800-37.10
          6.640-48.60
          7.370-60.00
          9.100-70.90
          8.650-82.40
          500
          5.920-31.30
          7.160-45.80
          8.200-60.00
          9.100-74.00
          10.00-87.50
          10.70-101.8
          600
          8.530-45.10
          10.30-65.90
          11.80-86.40
          13.10-106.6
          14.40-126.0
          15.40-146.5
          700
          11.60-61.40
          14.00-90.00
          16.10-117.6
          17.80-145.1
          19.60-171.5
          20.90-200.0
          800
          15.20-80.20
          18.30-117.2
          21.00-153.6
          23.30-190.0
          25.60-224.0
          27.30-260.5
          900
          19.20-101.5
          23.20-148.4
          26.60-194.4
          29.50-240.0
          32.40-283.5
          34.60-330.0
          1000
          23.70-125.3
          28.60-183.2
          32.80-240.0
          36.40-296.0
          40.00-350.0
          42.70-407.0
          1200
          34.10-180.5
          41.30-263.8
          47.20-345.6
          52.40-426.3
          57.60-504.0
          61.50-586.1
